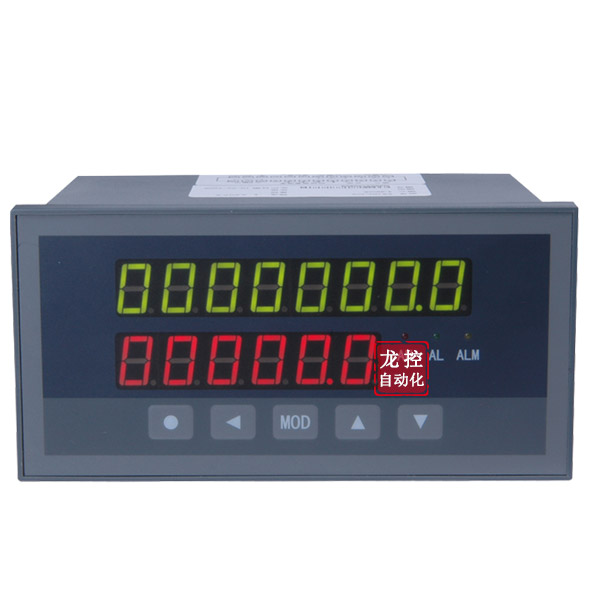

概述

XSJ系列流量積算儀與各類流量傳感器、變送器配合，完成瞬時流量的測量、變換、傳送和控制，同時進行累積計算。

4 誤差小于0.2%F.S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度

4 適用于電流、電壓、脈沖輸出的流量傳感器或變送器

4 2點報警輸出，用于瞬時流量的上、下限報警或累積量的預置輸出

4 變送輸出可將測量、變換后瞬時流量值以標準電流、電壓形式輸出供其它設備使用

4 累積量脈沖輸出功能

4 瞬時流量按小時或按分為計算單位可選擇

4 全透明、高速、高效的網絡化通訊接口，實現計算機與儀表間完全的數據傳送和控制?？刂茩?quán)轉移功能使計算機可以直接控制儀表的報警輸出和變送輸出。讀取一次測量數據的時間小于10ms
提供測試軟件，組態軟件和應用軟件技術支持

4 具備帶硬件時鐘的打印接口和打印單元，實現手動、定時、報警打印功能，如果選配智能打印單元，可實現多臺儀表共用一臺打印機

4 多種外形尺寸和面板形式

4 對于非線性信號，可利用儀表的8段折線功能

4 停電記錄功能可記錄總停電時間，停電次數和最后8次停電和上電的實時時間。通過面板調出查看

型號規格

XSJ / o — o o o T o B o A o S o Vo o o oo

1：外形尺寸

A：橫式160×80×125或豎式80×160×125（W×H×L）

B：96×96×112（W×H×L）

C：96×48×112（W×H×L）只能橫式單顯

 2：面板形式    H：橫式    S：豎式    F：方形

3：顯示方式：

1：8位LED單顯示，累積值、瞬時值切換顯示

2：8位+ 4位LED雙顯示，累積值，瞬時值同時顯示

 4：輸入信號

I： 直流電流 4mA~20mA，0mA~10mA，0mA~20mA

V：直流電壓 1V~5V DC，0V~5V DC

K：脈沖輸入 0.1Hz~10KHz

 5：報警點數量

T0：無報警

T1~T2：1~2點報警

4 6：外供電源

B0：無外供電源

B1：外供24V DC

B2：外供12V DC

B3：其它

 7：變送輸出

A0：無輸出

A1：電流輸出（4~20）mA、（0~10）mA或（0~20）mA

A2：電壓輸出（0~5）V、（1~5）V

A3：電壓輸出（0~10）V

A4：其它輸出

 8：通訊接口

S0：無通訊接口

S1：RS 232接口

S2：RS 485接口

S3：RS 422接口

9：儀表電源

V0：220V AC

V1：24V DC

V2：12V DC

 10：打印功能：P表示帶打印功能，不帶可省略
             （限外形為A、B的儀表）

                 （限雙顯示儀表）

 12：累積量脈沖輸出：O表示有累積量脈沖輸出功能，
                    沒有可省略

 13：N表示非標功能。儀表某部分功能已按訂貨要求變更

基本技術規格

4 電    源：220V AC供電的儀表：220V±10%，功耗小于7VA；
24V DC供電的儀表：24V±10%，功耗小于5VA；
12V DC供電的儀表：9V~20V，功耗小于5VA
其它電源規格以隨機說明書為準

 工作環境：0℃~50℃，濕度低于90%R.H

          寬溫范圍的儀表需在訂貨時注明

顯示范圍：瞬時流量4位LED顯示，0~9999，小數點位置按需
          要設置

               累積流量8位LED顯示，0~99999999，小數點位置
               與瞬時流量相同

 輸入信號：直流電流：4mA~20mA，0mA~10mA，0mA~20mA

               可通過設定選擇

               直流電壓：1V~5V DC，0V~5V DC 可通過設定選擇

               脈沖：0.1Hz~10KHz

 基本誤差：小于±0.2%F.S

 測量控制周期：0.2秒

選配件技術規格

報警輸出

— 2點、可通過設定選擇瞬時流量上、下限報警方式或累積量預置輸出方式

— 繼電器輸出：觸點容量220V AC，3A

— OC門輸出（訂貨時注明）：電壓小于30V，電流小于50mA

 變送輸出

— 瞬時流量輸出

— 光電隔離

— 4mA~20mA，0mA~10mA，0mA~20mA直流電流輸出，通過設定選擇。負載能力大于600Ω

— 1V~5V，0V~5V，0V~10V直流電壓輸出，需訂貨時注明

— 輸出分辨力：1/1000，誤差小于±0.5% F.S
        或：1/4000，誤差小于±0.2% F.S（訂貨時注明）

 累積量脈沖輸出：OC門或電壓脈沖

— OC門輸出：電壓小于30V，電流小于50mA

— 電壓輸出：5V電壓輸出時，在VD、OUT端接260Ω電阻

 通訊接口

— 光電隔離

— RS232、RS485、RS422標準，在訂貨時注明

— 儀表地址0~99可設定

— 通訊速率2400、4800、9600、19200通過設定選擇，低于2400的速率需在訂貨時注明

— 儀表收到計算機命令到發出相應數據的回答延遲：
以“#”為定界符的命令，回答延遲小于500μs；其它命令的回答延遲小于100ms

— 配套測試軟件，提供組態軟件和應用軟件技術支持

打印接口及打印單元

— 內置硬件時鐘，停電不影響走時，自動調整閏年，大、小月

— 手動，手動 + 定時，手動 + 定時 + 報警三種打印方式通過設置選擇

— 打印內容：時間（年、月、日、時、分），報警狀態，測量值，
          累積值、工程量單位

— 1臺打印單元只能接1臺儀表，需要1臺打印單元配接多臺儀表時，需選用智能打印單元

— 打印單元為16列字符型微型打印機，供電方式與儀表相同，特殊的打印要求可在訂貨時注明

停電記錄

— 自動記錄總停電時間，總停電次數，以及最后8次停電和上電的實時時間，通過面板調出查看

 外供電源

— 用于給變送器供電，輸出值與標稱值的誤差小于±5%，負載能力大于50mA

裝與接線

 為確保安全，接線必須在斷電后進行。

 交流供電的儀表，其端是電源濾波器的公共端，有高壓，只能接大地，禁止與儀表其它端子接在一起。

本說明書給出的為基本接線圖，受端子數量的限制，當儀表功能與基本接線圖沖突時，接線圖以隨機說明為準。

流量傳感器（變送器）與儀表的接線
